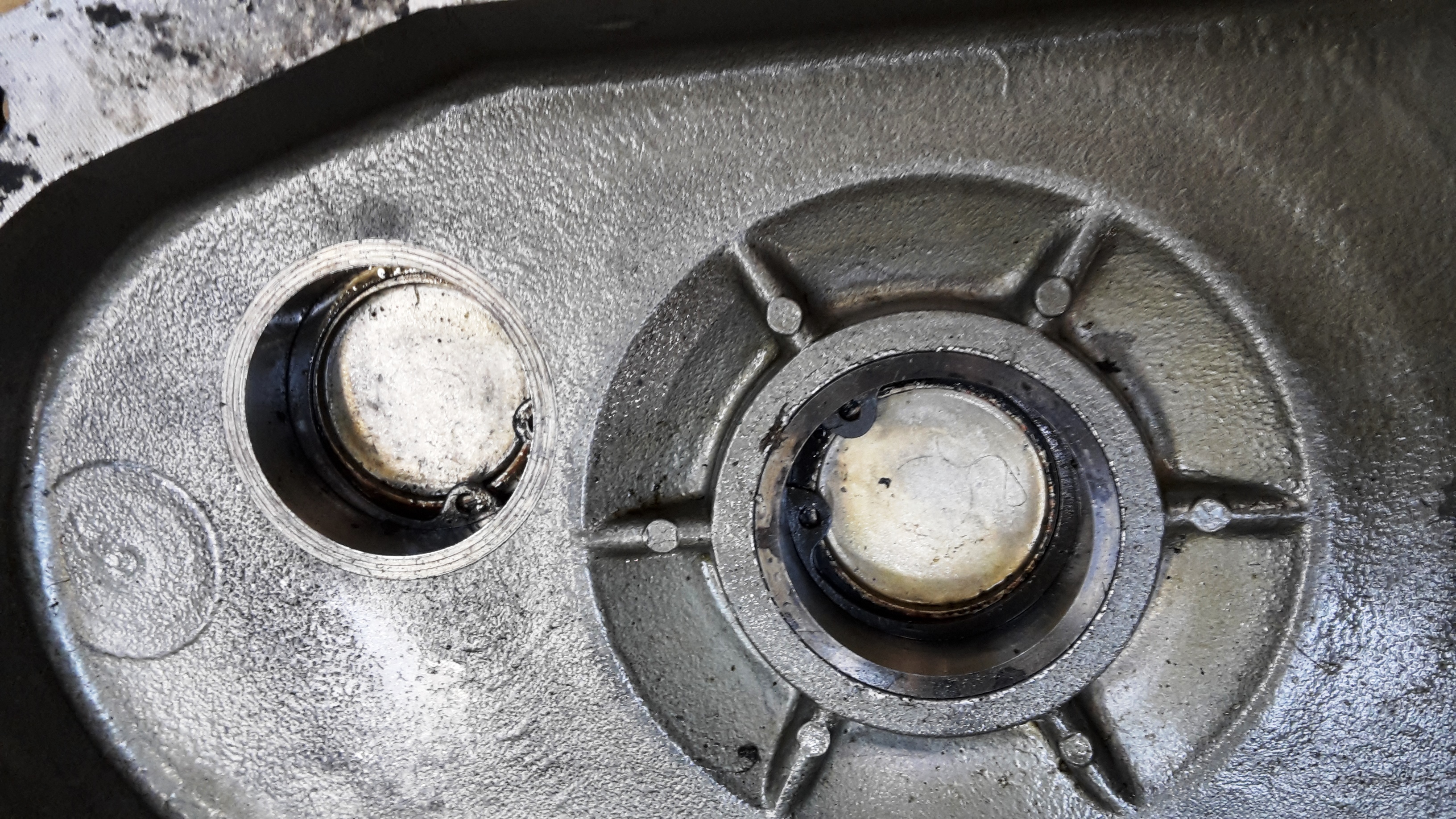

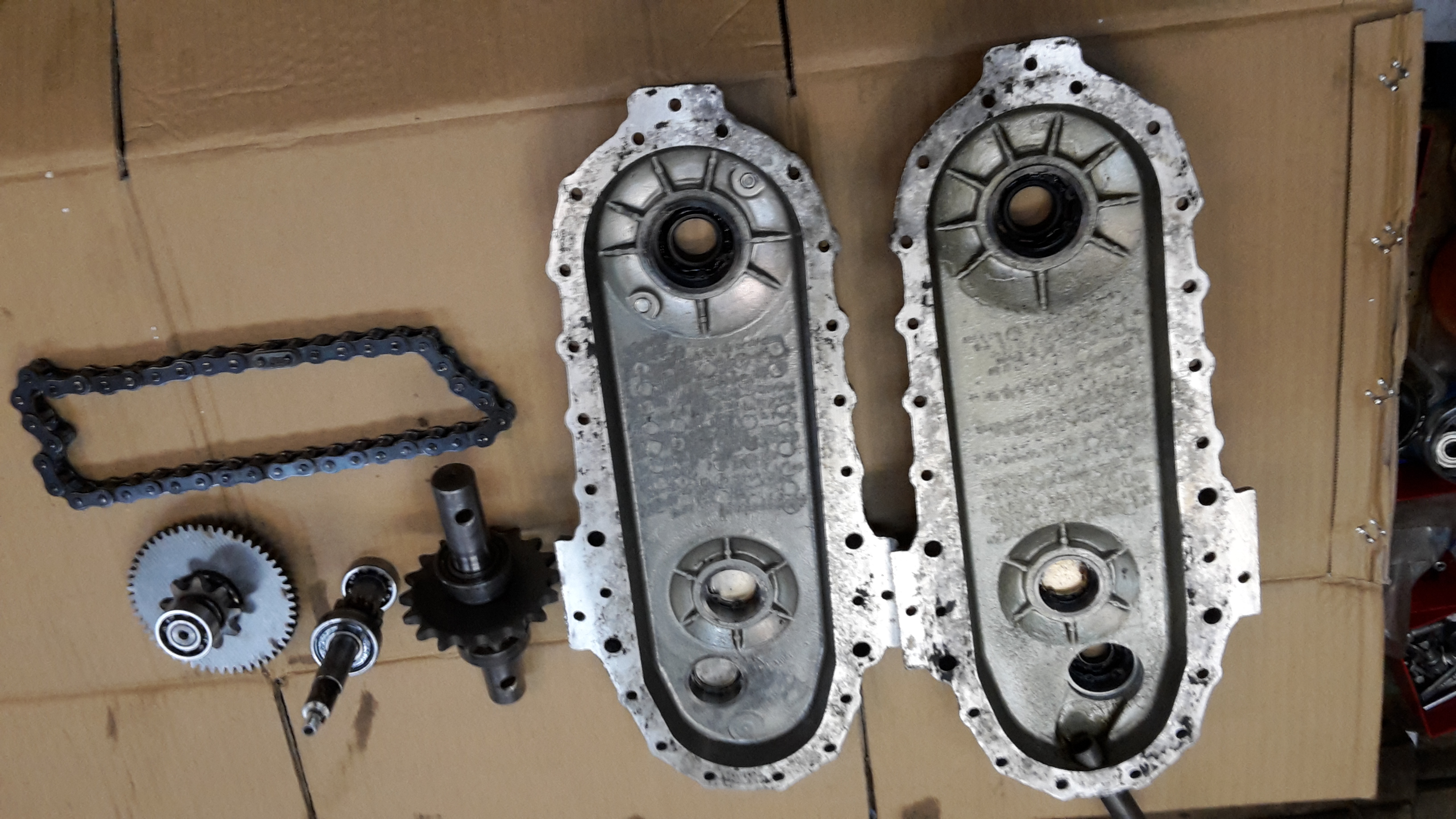

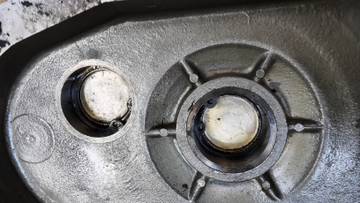

Встретилась интересная комплектовка "втуленного" редуктора МК Крот, вероятно первых серий ( т. к. редукторы только в начале серийного производства выполнялись "втуленными", т.е. шарикоподшипники валов вставлялись в редуктор через стальные втулки, впрессованные в корпус) -

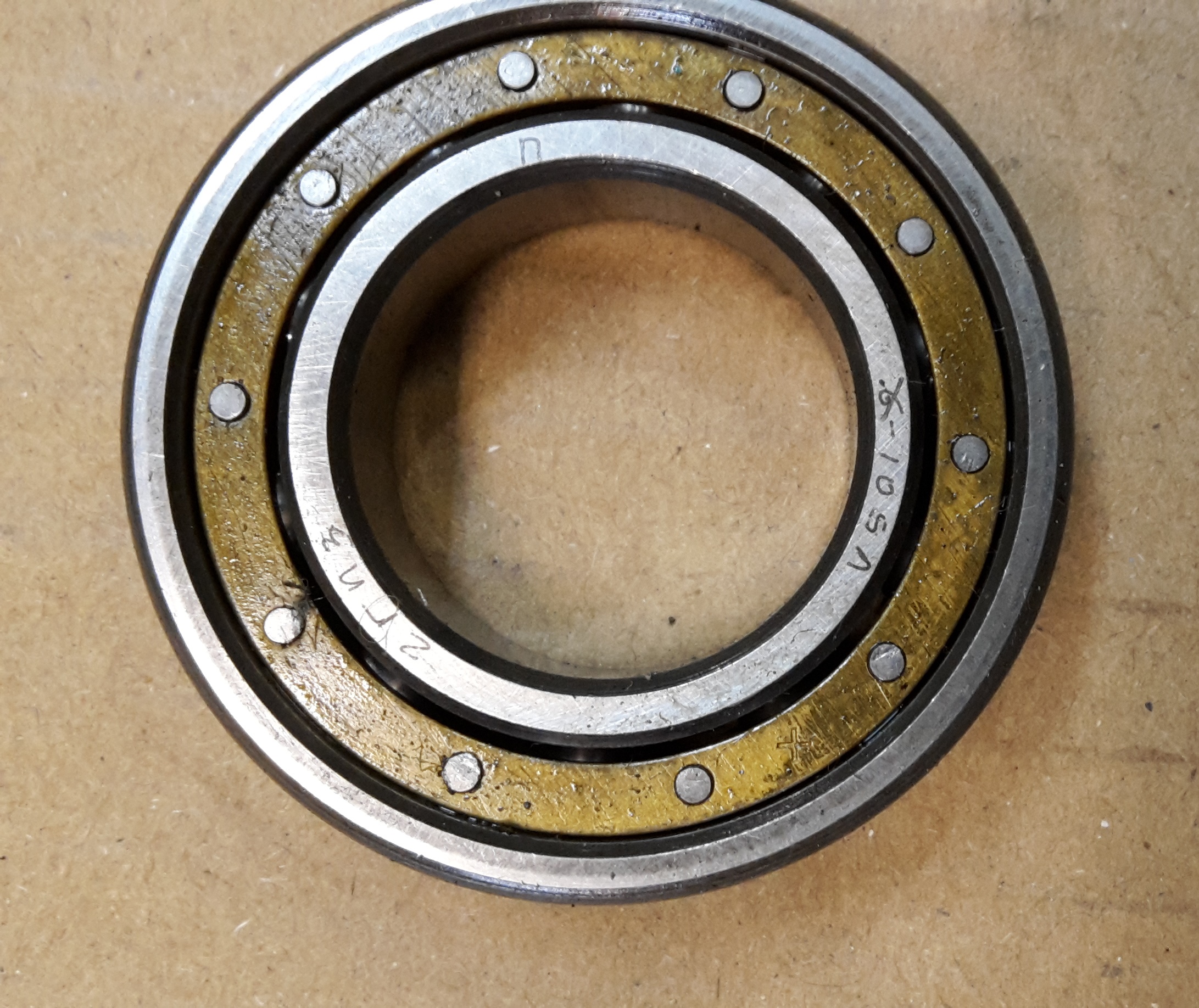

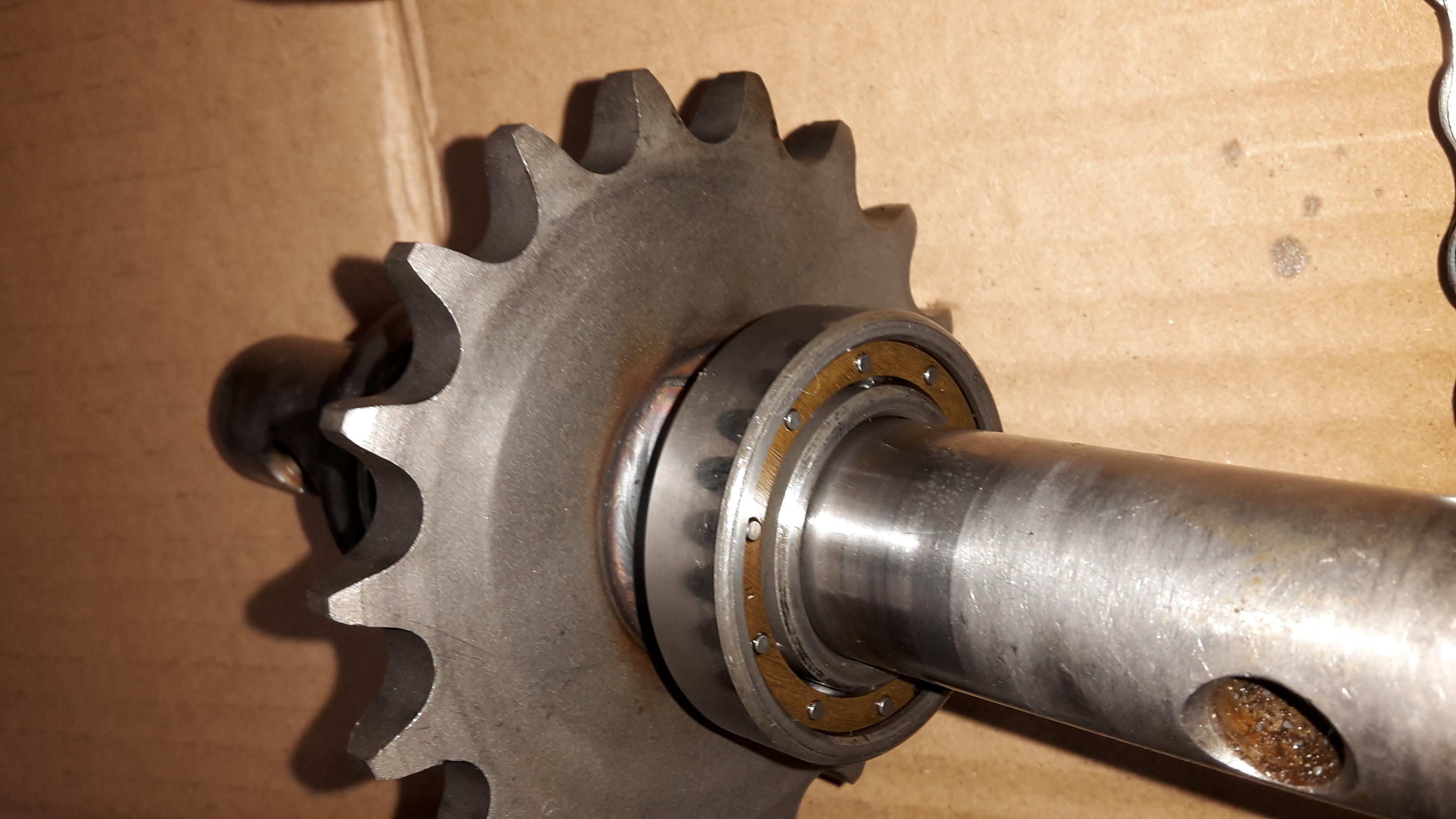

- на выходном валу стояли необычные и ранее не встречавшиеся шарикоподшипники серии - 105Л (25х47х12) 2ГПЗ, СССР. Причем, клейма нанесены гравером, т. е. вероятно экспериментальной серии! Данные подшипники с литером "Л" - латунный, имеют латунный сепаратор и являются малошумными повышенного класса точности. Подшипник радиальный шариковый однорядный с канавкой для ввода шариков.

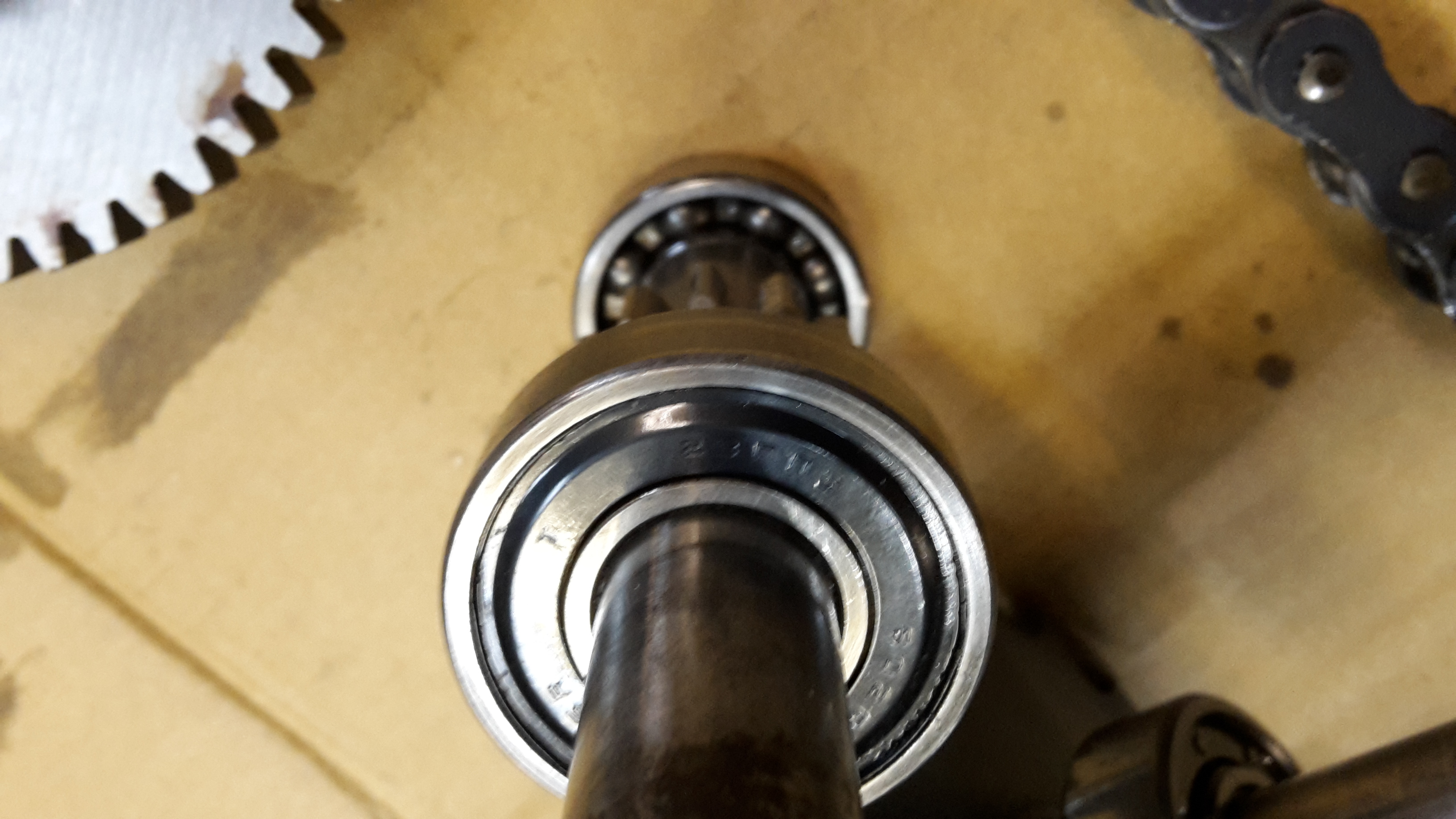

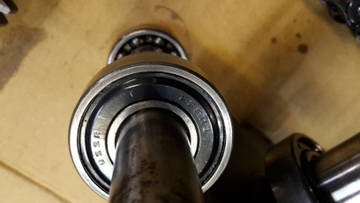

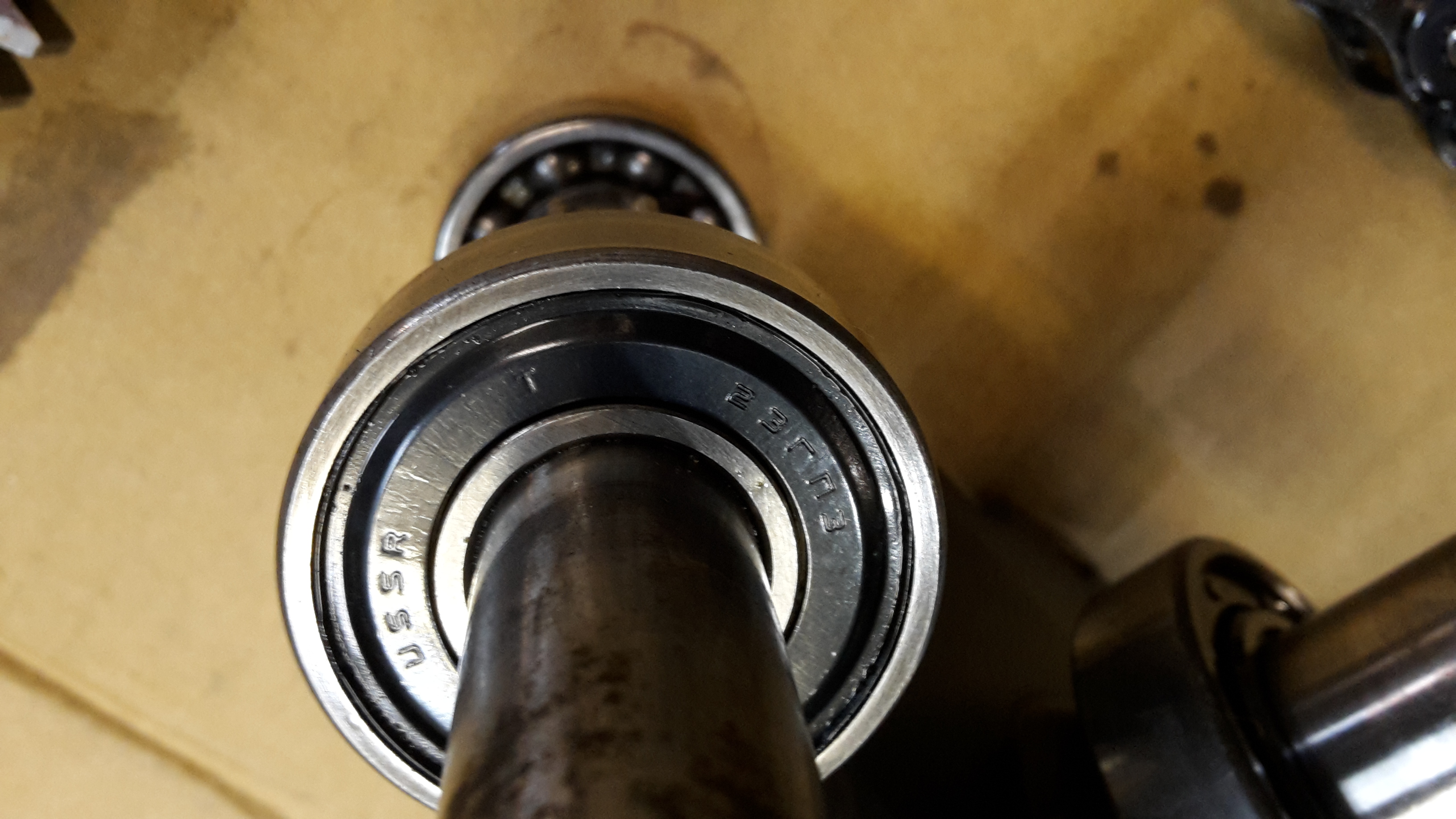

- на входном валу стоял тоже интересный подшипник - односторонне закрытый, 23ГПЗ

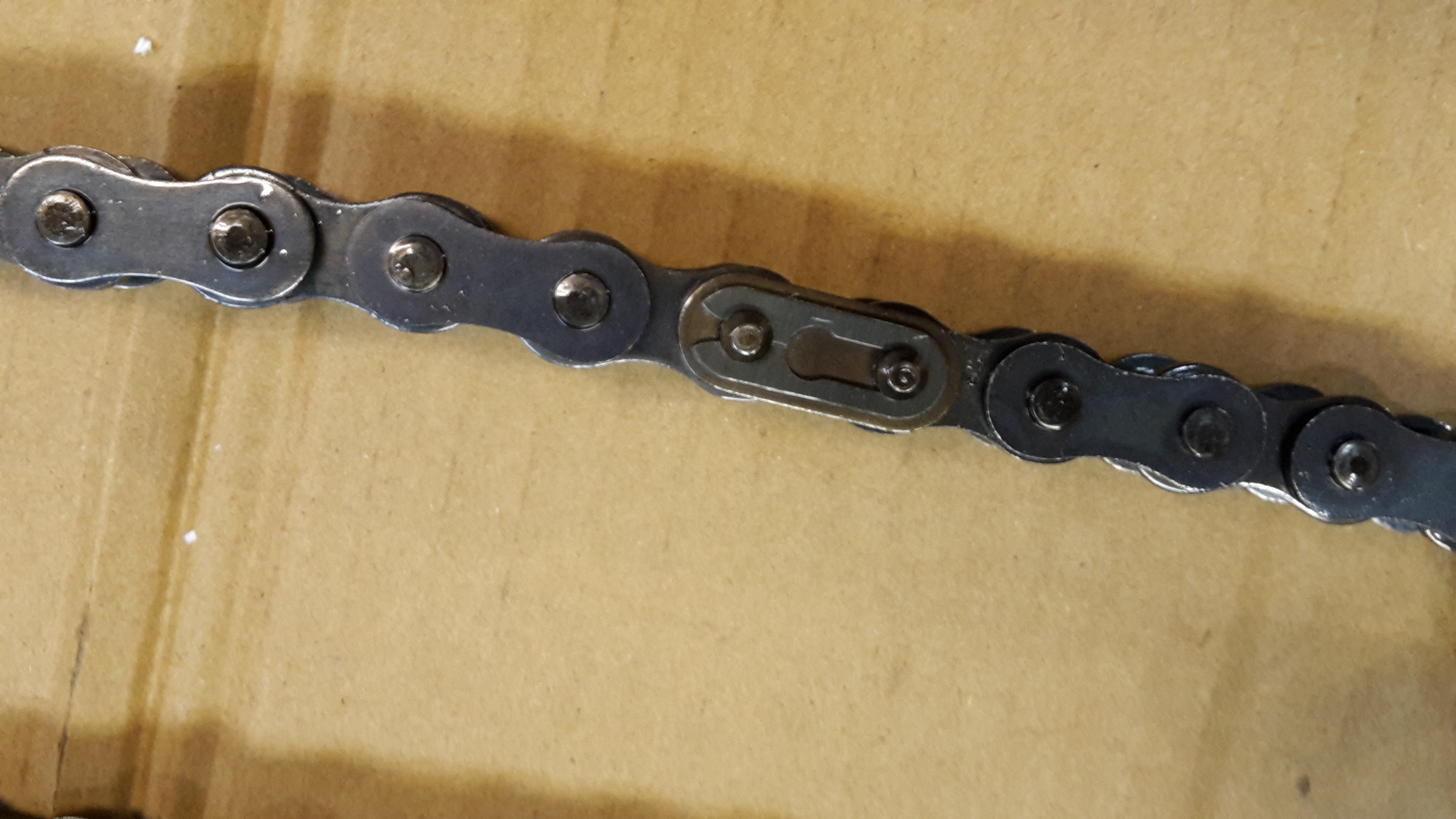

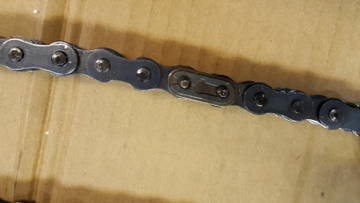

- цепь выполнена "с замком".

http://forumfiles.ru/uploads/001a/81/1a/3/t43600.jpg
http://forumfiles.ru/uploads/001a/81/1a/3/t889789.jpg
http://forumfiles.ru/uploads/001a/81/1a/3/t133085.jpg
http://forumfiles.ru/uploads/001a/81/1a/3/t639823.jpg
http://forumfiles.ru/uploads/001a/81/1a/3/t983960.jpg
http://forumfiles.ru/uploads/001a/81/1a/3/t65142.jpg
http://forumfiles.ru/uploads/001a/81/1a/3/t326571.jpg

Отредактировано RosF (2020-05-09 13:17:05)
